Водоподготовка для микроэлектроники

Водоподготовка для микроэлектронного производства — это система, направленная на получение воды сверхвысокой степени очистки, критически важный компонент в производстве. Её качество напрямую определяет выход готовой продукции высокого качества и надёжность выпускаемых изделий: в условиях нанометровых топологий даже единичные ионы или микрочастицы способны вызвать дефекты микросхем, короткие замыкания или ускоренную деградацию компонентов.

Особенности водоподготовки для микроэлектроники

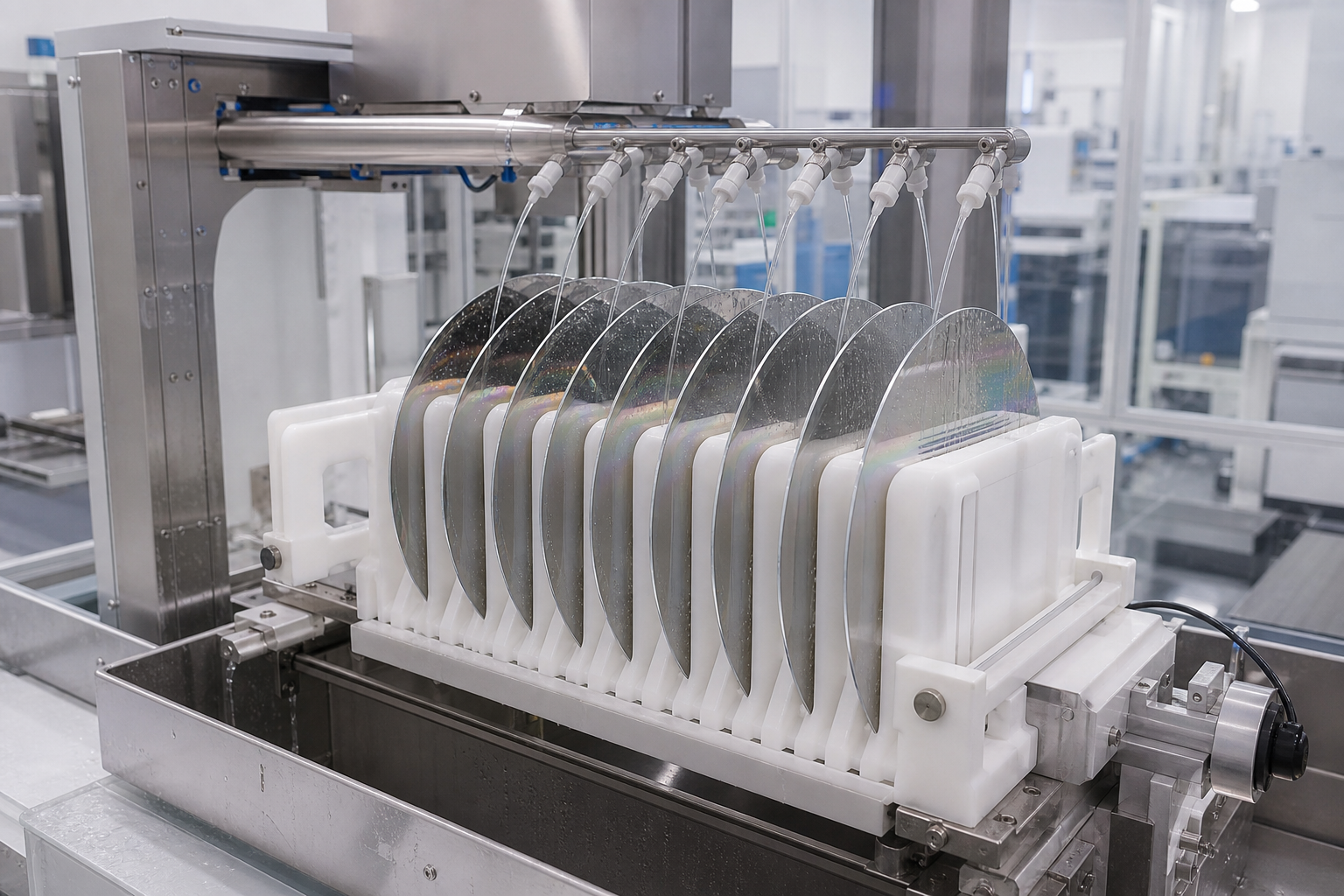

Вода в отрасли применяется на критически важных операциях: промывка кремниевых пластин, приготовление травильных и полирующих растворов, ополаскивание после химических обработок. Примеси в воде приводят к:

• ионным загрязнениям (например, Na⁺, K⁺) — они провоцируют электромиграцию и коррозию металлических слоёв;
• частицам — механические включения оставляют царапины и проколы в тонких плёнках;
• органике — она формирует углеродные плёнки, мешающие литографии и адгезии;
• микроорганизмам и эндотоксинам — они становятся источниками биоплёнок и неконтролируемых загрязнений.

Поэтому целевые показатели выходят далеко за рамки обычной питьевой или технической воды: удельное сопротивление должно достигать 18,2 МОм·см (что соответствует практически нулевой концентрации ионов).

Основные задачи, решаемые системой водоподготовки

В зависимости от требуемого класса чистоты, наша система может включать следующие этапы очистки:

• Удаление механических примесей и органики: предварительная фильтрация и сорбция на активированном угле для защиты мембранного оборудования и удаления хлора, органических соединений и неприятных запахов.
• Обезжелезивание и деманганация: установки с каталитической загрузкой или аэрацией, которые окисляют и задерживают растворённые железо и марганец, устраняя привкусы и предотвращая коррозию.
• Умягчение или антискалантная обработка: для предотвращения образования накипи на мембранах обратного осмоса и повышения срока их службы.
• Обратный осмос (двухступенчатый): основная технология для получения воды высокой степени очистки, удаляющая до 99,5 – 99,8 % всех растворённых солей, бактерий, вирусов и органических молекул итоговая электропроводность на выходе обычно составляет 1 – 5 мкСм/см.
• Электродеионизация (EDI) или фильтр со смешанным составом смол: заключительная ступень для получения ультрачистой воды, удаление остаточных ионов, которая повышает удельное сопротивление воды до 18 МОм·см, удаляя ионизированные примеси до следовых концентраций.
• Ультрафиолетовое обеззараживание (УФ-стерилизация): применяется как в основной линии для уничтожения микроорганизмов, так и в контуре циркуляции для предотвращения биопленкообразования.
• Система горячей санитарной обработки (санитизации): для периодической термической дезинфекции всех контуров и трубопроводов, что гарантирует отсутствие бактериального загрязнения.

Состав системы для получения воды для микроэлектронного производства

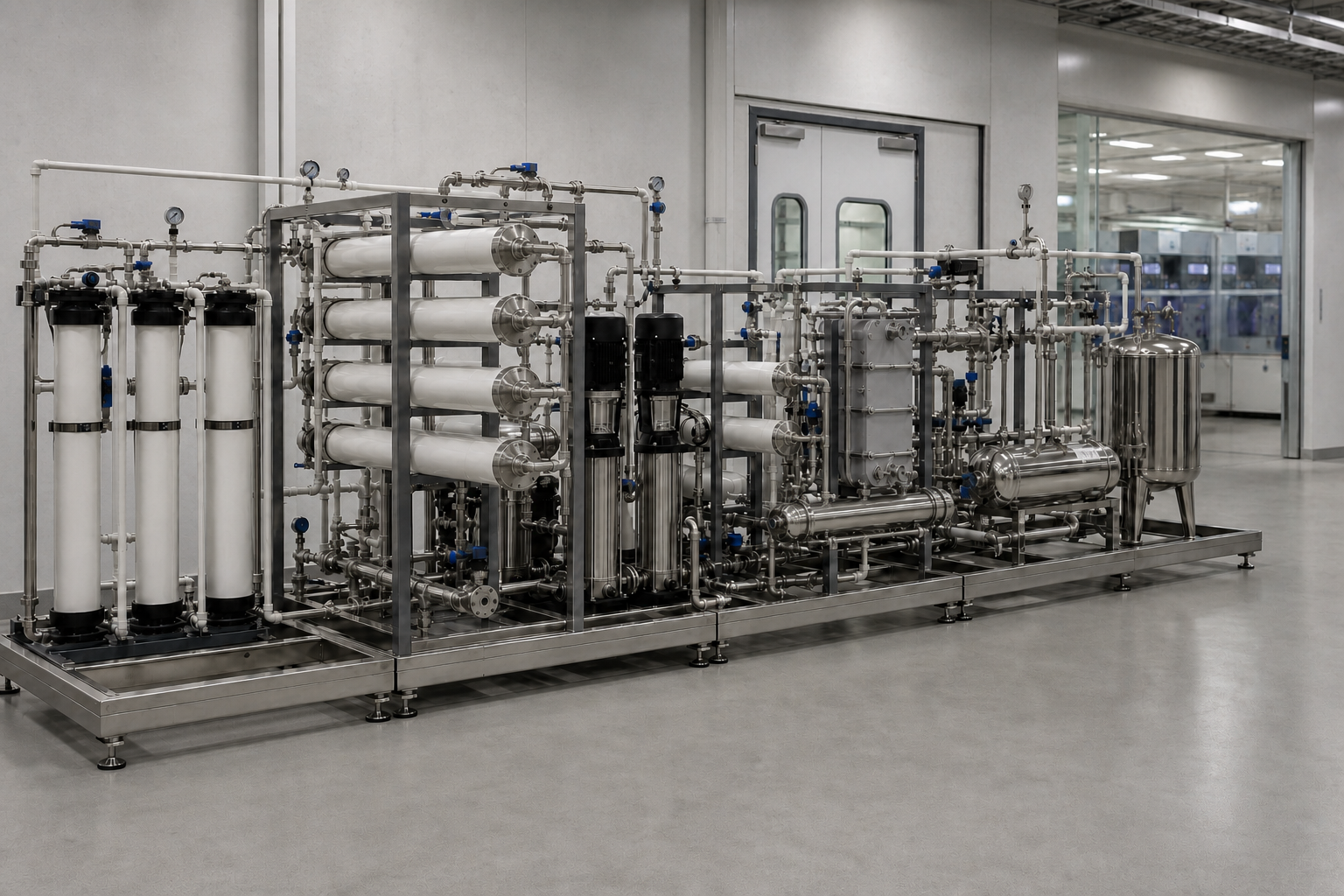

Типовая схема водоподготовки для микроэлектронного производства обычно включает следующее оборудование:

• Блок предварительной подготовки: механические фильтры, угольные фильтры-адсорберы и установки умягчения для подготовки воды перед подачей на обратный осмос.
• Установка обратного осмоса (первая и вторая ступень): обеспечивает глубокое обессоливание и удаление основных загрязнений.
• Установка электродеионизации EDI или фильтра со смешанным составом смол: глубокая доочистка до уровня удельного сопротивления от 5 до 18 МОм·см в зависимости от требований.

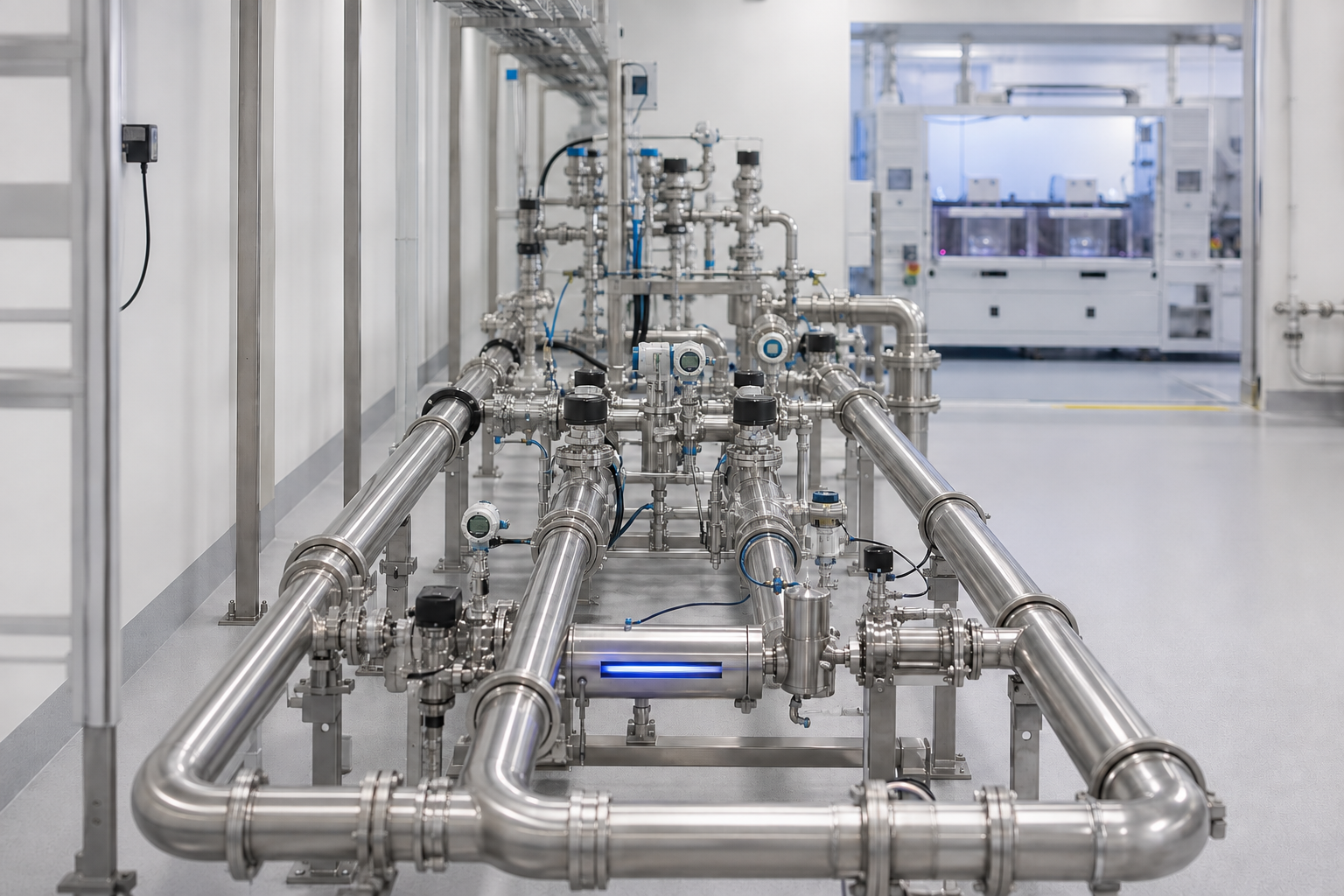

• Рециркуляционный контур: замкнутая циркуляционная система с УФ-стерилизатором, которая поддерживает качество воды на выходе и предотвращает застой и размножение микроорганизмов в трубопроводах.

Вода, с удельным сопротивлением 18,2 МОм·см — это не просто «очень чистая», а химически «агрессивная» среда: она моментально растворяет любые примеси. Отсюда есть важные требования, которыми не стоит пренебрегать:

• Вторичное загрязнение критично. Даже микроследы ионов из труб или уплотнений сводят на нет всю очистку. Поэтому выбор материалов (ПВДФ, нержавеющая сталь электрополированная AISI 316L) — не опция, а обязательное условие.
• Вода «портится» в процессе транспортировки. При контакте с воздухом она поглощает CO₂, который образует гидрокарбонаты и снижает удельное сопротивление. Отсюда появляется необходимость замкнутых контуров, инертной подушки (азот) и минимизации «мёртвых зон».

Система полностью автоматизирована, включает онлайн-мониторинг электропроводности, температуры, давления и расхода, а также имеет функцию регистрации параметров для обеспечения прослеживаемости.

Комплексный подход АКВАТЕЛ

Мы понимаем, что проектирование систем для полупроводниковой и микроэлектронной промышленности требует строгого соответствия не только технологическим, но и регуляторным требованиям. Наши специалисты имеют опыт работы с микроэлектронной промышленностью, в соответствии со стандартами и требованиями ГОСТ Р 71994-2025, ASTM D5127-13 (2018). Работа начинается с выезда на объект, отбора проб и подробного анализа потребностей производства. Мы разрабатываем технологический регламент, схему и комплектацию оборудования, учитывая все критические точки контроля. Оборудование изготавливается на нашем заводе с использованием сертифицированных материалов и комплектующих.

Мы выполняем полный комплекс работ: поставку, монтаж, пусконаладку и квалификацию системы (включая разработку протоколов IQ/OQ/PQ для подтверждения соответствия). После ввода в эксплуатацию мы обеспечиваем сервисное сопровождение, регулярную замену расходных материалов (мембраны, УФ-лампы, фильтрующие элементы), а также услуги по техническому аудиту и оптимизации системы в процессе эксплуатации. Такой подход гарантирует, что вода на вашем производстве всегда будет соответствовать самым строгим стандартам.

Оставьте заявку, и наш специалист свяжется с вами для уточнения требований к качеству воды и параметров вашего производства. Мы подготовим предварительное технологическое решение и рассчитаем стоимость системы водоподготовки для ваших задач. По всем вопросам звоните по телефону 8 (495) 741-82-88.
